fbpx

Neakreditovaná jednorázová rouška na ústa z Technické univerzity v Liberci

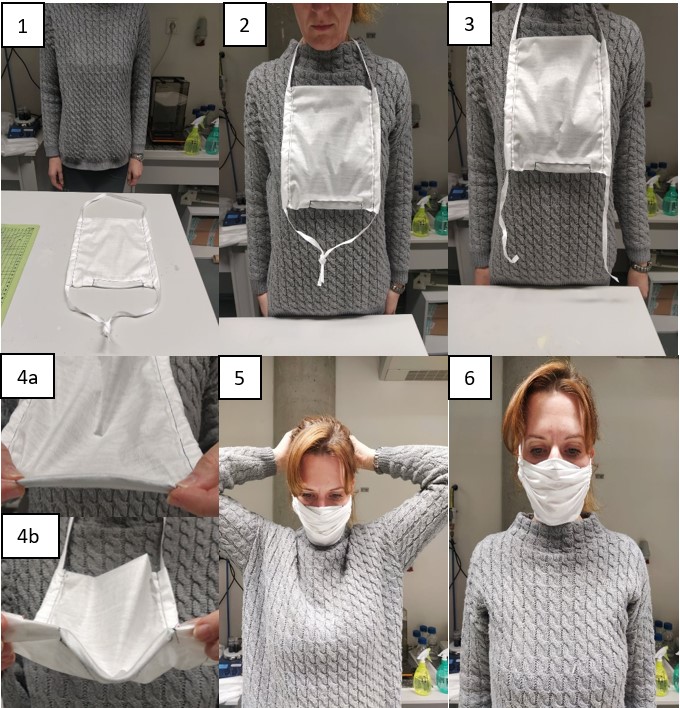

Návod na použití roušky:

  1. Připravte roušku uzlem od sebe tak, aby byly švy směrem vzhůru. Takto budou švy orientovány směrem k tváři.
  2. Navlékněte roušku přes hlavu tak, abyste měli uzel směrem dolů.
  3. Rozdělejte uzel.
  4. Pomocí ruky vytvarujte drát tak, aby vám obepnul nos.
  5. Stáhněte roušku pomocí tkaniček a vzadu zavažte, dejte pozor na možné vyvlíknutí tkaniček z roušky.
  6. Dotvarujte oblast kolem nosu, aby rouška přiléhala. Rouška by měla pokrýt celou dolní část obličeje.
  7. Rouška je jednorázová, nedá se vyvařit ani jinak sterilizovat.

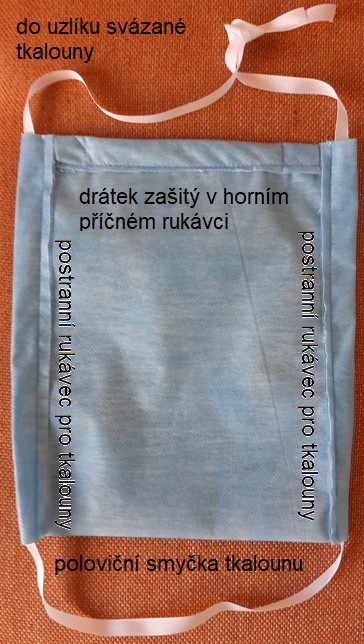

Struktura roušky:

Rouška je tvořena přeložením jedné vrstvy modré/bílé netkané textilie spubond, na kterou jsou naneseny tři nanovlákenné vrstvy. Složením vznikne útvar mající na povrchu modré/bílé spunbondové vrstvy svírající šest/osm vrstev nanovlákenných. Přilnutí roušky k obličeji v okolí nosu je zajištěno ohnutým vázacím drátem všitým do horní části roušky. K uchycení roušky slouží tkaloun provléknutý rukávci po stranách roušky.

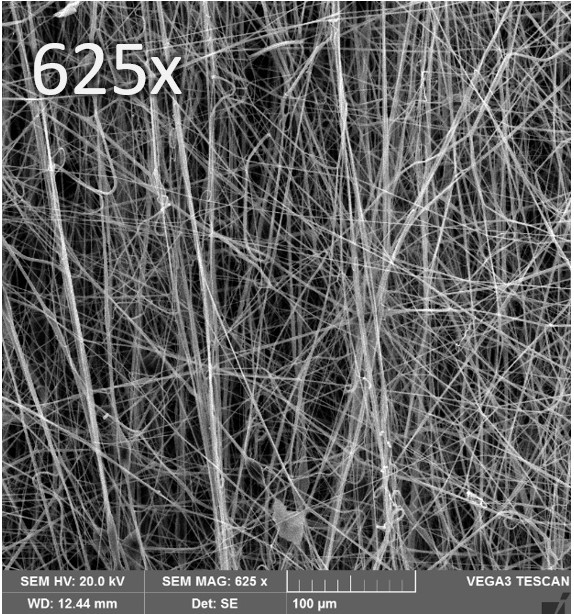

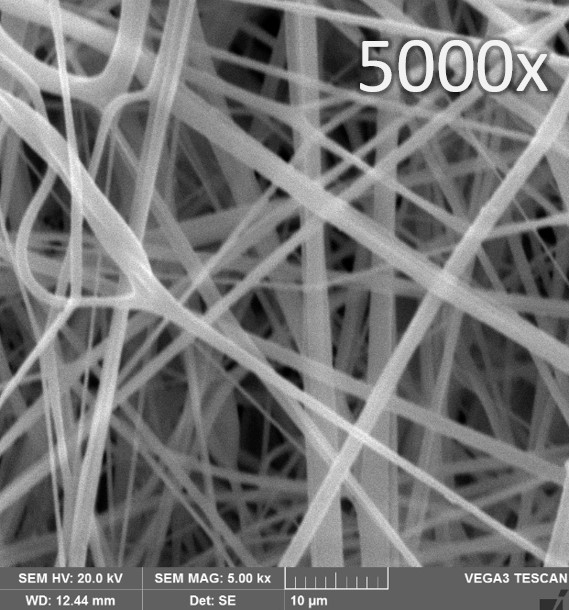

Snimky PVB nanovlákenné vrstvy pořízené pomocí elektronového skenovacího mikroskopu.

Materiálové složení:

Spunbond, výrobce Pegas a.s., složený s polypropylenu a polyetylenu.

Nanovlákenná vrstva je vyrobena na Technické univerzitě v Liberci z polyvinylbutyralu metodou střídavého elektrického zvlákňování (AC Electrospinning).

Materiály pro výrobu:

Materiál

Množství na jednu roušku

Zásoba ke dni 15. 3. 2020

Spunbond Begatex S, cca 20 g/m2, role o šíři 50 cm výrobce Pegas a.s.

57 cm délky role

100 m

Objednáno 28 rolí

Polyvinylbutyral, polymer pro výrobu nanovláken, Movital B 60 H, výrobce Kuraray

cca 0,4 g

30 kg

Doobjednáme

Rozpouštědlo, technický líh, Etanol

Cca 4 g

50 l

Tkaloun šíře 8-10 mm

125 cm

500 m

Vázací drátek nebo plastický ohebný plíšek

13,3 cm

100 m

Šicí niť



Není problém

Hrubý odhad ceny za materiál na jednu roušku: 3 až 5 Kč

Roušky TUL neprodává! Vedení univerzity je distribuuje podle svých krizových povinností i podle svého uvážení.

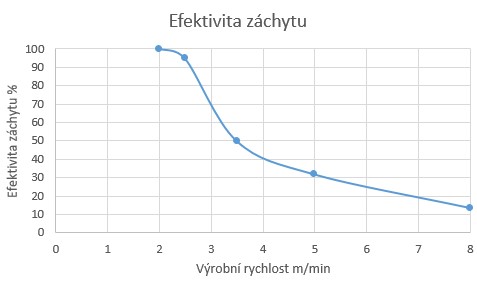

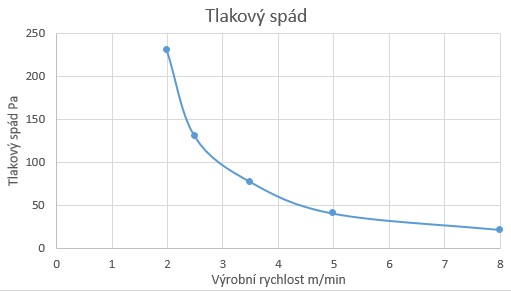

 Předběžně zjištěné filtrační vlastnosti materiálu roušky:

Test provedené metodou Most Penetrating Particle Size ukazují silně nelineární závislosti efektivity filtrace a tlakového spádu částic o rozměru 100 nm. Testy byly provedeny laskavostí Vladimíra Ždímala, Ph.D., head of Department of Aerosols Chemistry and Physics, Institute of Chemical Process Fundamentals of the CAS.

Rouška je částečně/neúplně po výrobě sterilizována expozicí zvýšené teploty vzduchu 60 oC po dobu 1 hod v chemické sušárně.

Pod vlivem alkoholu utekl z místa dopravní nehody

Pod vlivem alkoholu utekl z místa dopravní nehody

LIBERECKO – Muži, který havaroval pod vlivem alkoholu ve Frýdlantu a z místa nehody utekl, policisté sdělili podezření ze spáchání trestného činu. Dnes policisté z Dopravního inspektorátu v Liberci ve zkráceném přípravném řízení sdělili 33letému...

číst více

Pin It on Pinterest

Share This
X
X

Tento web používá k poskytování služeb, personalizaci reklam a analýze návštěvnosti soubory cookie. Používáním tohoto webu s tím souhlasíte. Více informací

The cookie settings on this website are set to "allow cookies" to give you the best browsing experience possible. If you continue to use this website without changing your cookie settings or you click "Accept" below then you are consenting to this.

Close
